9 ГЕНЕРАТОР ПЕРЕМЕННОГО ТОКА ТИПА ЭВГВ-32
Генератор переменного тока синхронный трехфазный типа ЭГВ-32 предназначен для автономного электроснабжения современного комфортабельного пассажирского вагона. Генератор устанавливается горизонтально и приводится в действие от оси колесной пары через редуктор, карданный вал и эластичную муфту. Ток генератора может подводиться через выпрямитель к аккумуляторной батарее или непосредственно к потребителю. Исполнение генератора - закрытый, с внешним обдувом, климатическое исполнения У1, номинальный режим работы S1; основные параметры генератора приведены в табл. 9.1 и на рис. 9.1.
Масса генератора не более 670 к г.
| Таблица 9.1 ОСНОВНЫЕ ПАРАМЕТРЫ ГЕНЕРАТОРА ЭГВ-32 |
| Наименование параметров |
Значение параметров |
| Номинальная мощность, кВт/кВА |
32/35 |
| Номинальное линейное напряжение, В |
116 - 92 |
| Номинальный ток, А |
174 - 220 |
| Часовая мощность, кВА |
40 |
| Ток при часовой мощности, А |
200 - 251 |
| Напряжение возбуждения (максимальное), В |
140 |
| Ток возбуждения (максимальный), А |
5 |
| Номинальная частота тока, Гц |
150 - 690 |
| Номинальная частота вращения, об/мин |
750 - 3450 |
| Максимальная частота вращения, об/мин |
3880 |
| Коэффициент полезного действия (КПД), % |
93 - 75 |
| Момент инерции, Н*м2 |
1,25 |

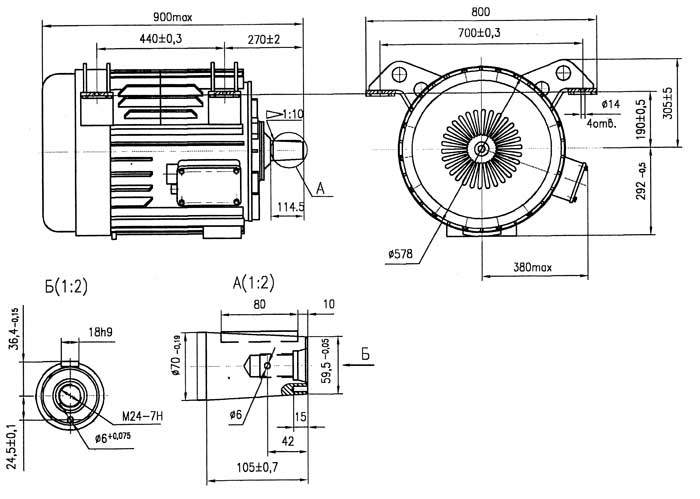

Рис. 9.1 Габаритные, установочные, присоединительные размеры и масса генератора
|
|
|
