8.2 Двигатели типа КР225 с самовентиляцией и независимой вентиляцией
• Двигатели разработаны на базе тягового двигателя типа КР4367 (см. п. 8.1) и могут применяться в электроприводах даже с тяжелыми условиями работы и в любых климатических зонах.
• Вентилятор-«наездник» типа ВВР - поворотный, при оговорке в заказе может быть расположен даже сбоку двигателя. Возможно исполнение двигателей без ВВР и (или) без тахогенератора ТМГ-30П, особенно при климатическом исполнении УХЛ1. Система условных обозначений двигателей - см. п. 7.1.
• Технические данные двигателей в режиме работы S1 с самовентиляцией КРН225… и с независимой вентиляцией КРФ225… приведены в табл. 8.2.1; размеры двигателей и отдельные сведения по исполнению двигателей КРФ225… указаны на рис. 8.2.1.
| Таблица 8.2.1 НОМИНАЛЬНЫЕ ДАННЫЕ ДВИГАТЕЛЕЙ КР225 |
| Тип двигателя |
Исполнение на номинальное напряжение, В |
| 275 |
375 |
| кВт |
А |
об/мин |
кВт |
А |
об/мин |
| КРН225S |
43 |
175 |
1230 |
55 |
165 |
1650 |
| КРФ225S |
50 |
200 |
1200 |
60 |
180 |
1600 |
| КРН225М |
50 |
205 |
900 |
65 |
195 |
1280 |
| КРФ225М |
55 |
220 |
880 |
70 |
210 |
1200 |
Максимальная рабочая частота вращения двигателя типа КР…225S - 4000 об/мин,КР...225М - 3600 об/мин.
Исполнение М3; IP23; IM1001 - см. Рис. 7.1.1.
| Тип двигателя |
?10 |
?11 |
?30 |
?34 |
Масса, кг |
| КРФ225S |
515 |
710 |
1160 |
390 |
580 |
| КРФ225М |
590 |
785 |
1230 |
470 |
650 |

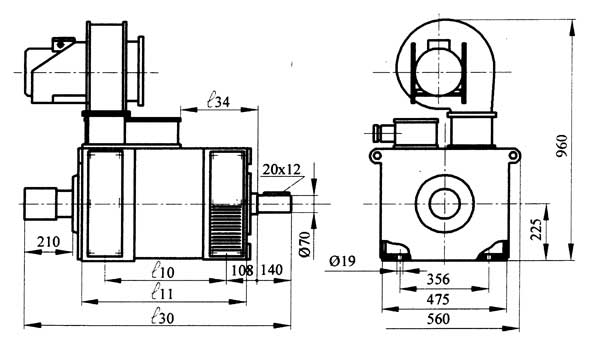

Рис. 8.2.1 Размеры и масса двигателей КРФ225S (M)
|
|
|
