4.3 Двигатели краново-металлургические с самовентиляцией типа Д806, Д806К
Назначение и приминение
• Предназначены, в основном, для крановых и др. электроприводов, работающих в повторно-кратковременном или продолжительном режимах работы, когда установка вентилятора - "наездника" для улучшения охлаждения затруднена или нежелательна.
• Имеют высокую степень унификации с двигателями Д806 (см. раздел 4.1) и отличаются по конструкции встроенным внутри двигателя механическим вентилятором и связанным с этим увеличенной осевой длиной двигателя.
Технические данные двигателей приведены в табл.4.3.1, 4.3.2 и на рис.4.3.1.
ТАБЛИЦА 4.3.1 ИСПОЛНЕНИЕ ДВИГАТЕЛЕЙ С САМОВЕНТИЛЯЦИЕЙ
Тип двигателя |
h, мм |
Возбуждение |
Напряжение на обмотках параллельного возбуждения, В |
Исполнение по частоте вращения |
Максимальная рабочая частота вращения, об/мин |
Д806 |
250 |
Параллельное |
220 |
Быстроходное |
2600 |
Д806К |
250 |
Параллельное со стабилизирующей обмоткой |
220 |
Тихоходное |
2600 |
ТАБЛИЦА 4.3.2 НОМИНАЛЬНЫЕ ДАННЫЕ ДВИГАТЕЛЕЙ С САМОВЕНТИЛЯЦИЕЙ
Тип двигателя |
Режим работы |
Мощность,
кВт |
Напряжение, В |
Ток,
А |
Частота вращения,
об/мин |
Ток нагретой обмотки параллельного возбуждения, А |
Д806 |
60 мин
ПВ=40%
ПВ=100% |
33
25
20 |
220
220
220 |
170
130
110 |
1000
1050
1060 |
2,80
2,53
2,50 |
Д806К |
60 мин
ПВ=40%
ПВ=100% |
30
25
18 |
220
220
220 |
155
132
100 |
615
680
700 |
2,80
2,30
2,25 |

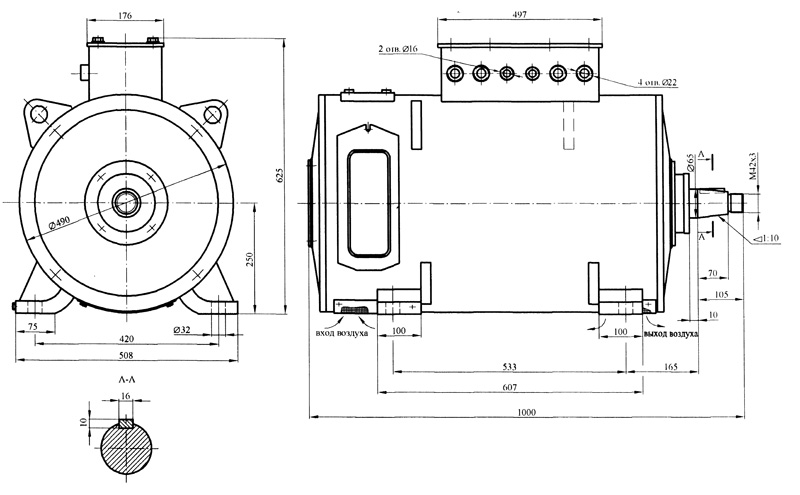

Рис. 4.3.1 Габаритные, установочные и присоединительные размеры, технические данные двигателей Д806, Д806К с самовентидяцией.
| 1. Степень защиты - IP23, ГОСТ 17494-87. |
6. Момент инерции якоря 1,1 кг м2 |
| 2. Допуски на установочно-присоединительные размеры, ГОСТ 8592-79. |
7. Уровень звука не более 80 дБА. |
| 3. Форма исполнения IM1003,ГОСТ 2479-79. |
8. Вибрация не более 3,5 мм/с. |
| 4. Способ охлаждения двигателя IC11- самовентиляция, ГОСТ 20459-87. |
9. Индуктивность цепи якоря 4,5 мН, катушек парал. возб. 9700 мН. |
| 5. Масса двигателя 640 кг. |
10. Климатич. исполн. У1 или УХЛ1. |
|
|
|
