2.3 Модернизированные двигатели типа КРЭ и КРВ
Модернизированные экскаваторные двигатели типа КРЭ(В) полностью взаимозаменяемы по утановочно-присоединительным размерам с соответствующими двигателями типа ДПЭ(В).
Горизонтальные двигатели КРЭ… и вертикальные двигатели КРВ… имеют следующие отличия и преимущества:
• номинальная мощность увеличена в ~ 1,37 раза, значение мощности введено в обозначения двигателей;
• диапазон регулирования по частоте вращения увеличен на ~ 15%;
• возможность изготовления по номинальным данным и характеристикам на любое напряжение из ряда стандартных значений (см. раздел "Общие сведения", стр.4 каталога); то же - по величине номинального напряжения на обмотках независимого возбуждения;
• возможность форсировки обмоток возбуждения для увеличения вращающего момента двигателя;
• датчики тепловой защиты якорной цепи (при указании в заказе);
• допустимая вибрация - не более 3,5 мин/с при номинальной частоте вращения;
• наличие клеммной коробки со степенью защиты IP56;
• степень защиты двигателя IP44 в состоянии поставки;
• возможность подогрева неработающего двигателя для поддержания сопротивления изоляции и состояния щеточно-коллекторного узла в готовности к работе даже в условиях высокой влажности и холодного климата;
• рулонные пружины постоянного нажатия на щетки, обеспечивающие повышение срока службы щеток и коллектора;
• щетки марки ЭГ64К, обеспечивающие улучшенную коммутацию во всем диапазоне регулирования двигателя;
• валы из высокопрочной легированной стали;
• подшипниковые узлы повышенной работоспособности, особенно в двигателях вертикального исполнения;
• крышки коллекторного люка с прозрачными смотровыми люками, позволяющими оценивать коммутацию и состояние коллектора без снятия крышек;
• возможность поставки двигателя с вентилятором - "наездником" типа ВВР (при указании в заказе).
Часть этих требований может быть распространена на КРЭ4, в зависимости от заказа.
Технические данные
Технические данные двигателей при заданных значениях номинального напряжения приведены в табл.2.3.1. Значения максимальной перегрузки по току, указанные в табл.2.1.2 , могут быть увеличены для соответствующих двигателей КРЭ и КРВ в 1,2 раза. То же - для максимального вращающего момента по табл.2.1.3. Размеры двигателей - см. рис.2.3.1-2.3.5.
| Таблица 2.3.1 ТЕХНИЧЕСКИЕ ДАННЫЕ ДВИГАТЕЛЕЙ ТИПА КРЭ, КРВ |
| Исполнение по частоте вращения |
Тип двигателя, возбуждение |
Исполнение по способу охлаждения |
Режим работы |
Мощность, кВт |
Напряжение, В |
Ток, А |
Частота вращения, об/мин |
Напряжение возбуждения, В |
Кол-во охлаждающего воздуха м3/мин |
Статический напор, Па |
Максимальная частота вращения, об/мин |
| тихоходное |
КРЭ75 независ. |
продуваемое |
ПВ=100% |
75 |
395 |
205 |
1200 |
95 |
13 |
950 |
2500 |
| КРЭ75 независ. |
закрытое |
45 мин |
75 |
395 |
205 |
1200 |
85 |
- |
- |
2500 |
| КРЭ75 независ. |
продуваемое |
ПВ=60% |
70 |
305 |
250 |
900 |
85 |
13 |
950 |
2500 |
| быстроходное |
КРЭ80 независ. |
продуваемое |
ПВ=80% |
80 |
305 |
290 |
1230 |
85 |
13 |
950 |
2500 |
| КРВ80 независ. |
продуваемое |
ПВ=80% |
80 |
305 |
290 |
1230 |
85 |
13 |
950 |
2500 |
| КРЭ4 смешанное |
закрытое |
ПВ=25% |
4 |
110 |
46 |
1400 |
110 |
- |
- |
3600 |

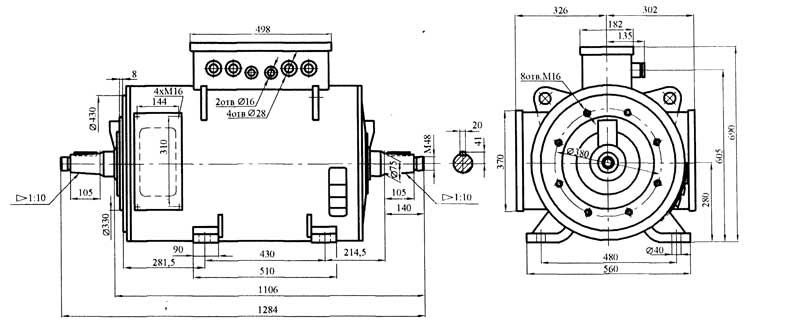

Рис. 2.3.1 Двигатели КРЭ75, КРЭ80.
1. Форма исполнения IM1004.
2. Способ охлаждения IC06 - продуваемый.
3. Клеммная коробка сверху, сальники -справа (или слева - по заказу).
4. Масса 900 кг

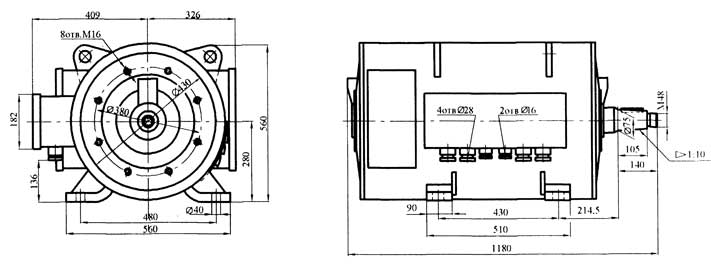

Рис. 2.3.2 Двигатели КРЭ75, КРЭ80.
1. Форма исполнения IM1003.
2. Способ охлаждения IC40 - закрытый, с естественной вентиляцией.
3. Клеммная коробка справа (слева - по заказу).
4. Масса 905 к г.

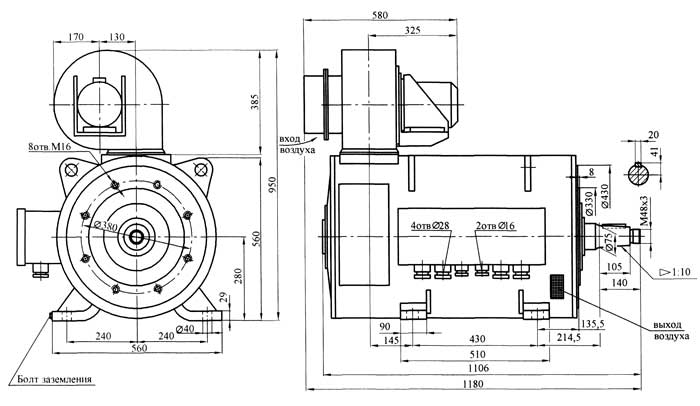

Рис. 2.3.3 Двигатели КРЭ75, КРЭ80 с вентилятором-"наездником" типа ВВР.
1. Форма исполнения IM1003.
2. Способ охлаждения IC40.
3. Клеммная коробка справа(слева - по заказу) Размеры клеммной коробки -
см. рис. 2.3.1 - 2.3.2.
4. Масса 935 кг

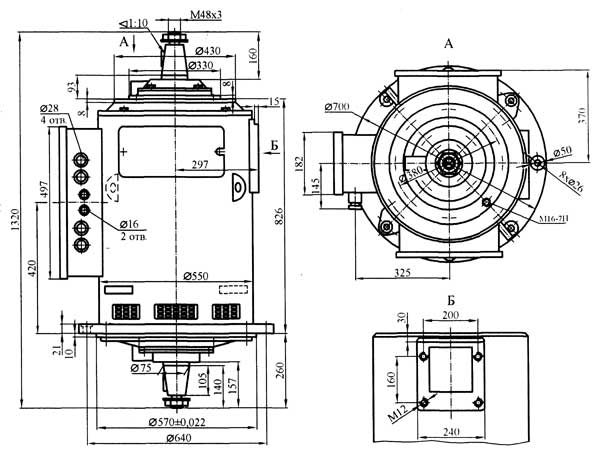

Рис. 2.3.4 Двигатели КРВ75, КРВ80 вертикально-фланцевого исполнения.
1. Форма исполнения IM4004.
2. Способ охлаждения - IC06 - продуваемый.
3. Сальники клеммной коробки - справа или слева, если смотреть сверху (по заказу).
4. Масса 940 к г.

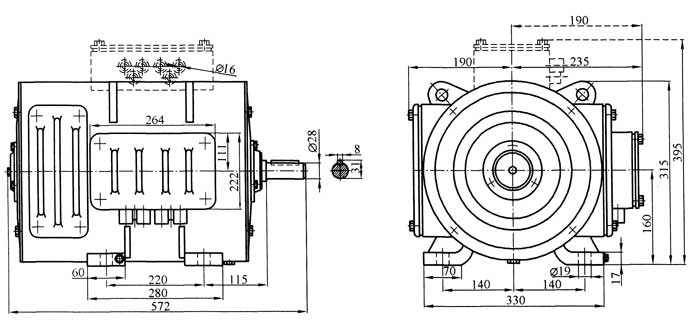

Рис. 2.3.5 Двигатель КРЭ4.
1. Наконечники для внешних кабелей соответствуют кабелю, сечение которого 6 мм2.
2. По специальному заказу могут быть установлены две крышки коллекторных люков со смотровыми (прозрачными) окнами.
3. Форм исполнения IM1001.
4. Масса 125 к г.
|
|
|
